329€ 271,00 €

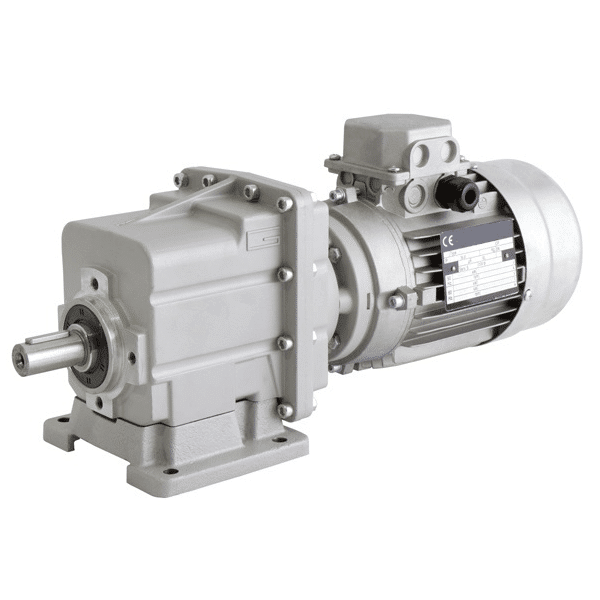

– Elektromotor 1,1 kW typ 1ALJ90S-4, IM B14 – malá príruba 230V
– Čelnú prevodovku HG01 (prevodový pomer 9.81, 14.62 alebo 19.83) s hriadeľom Ø 20mm
– Frekvenčný menič 1,5kW – A550-2S0015
| Výkon elektromotora | 1,1kW (typ 1ALJ90S-4 – B14) |
| Napájanie | 230V |
| Otáčky na výstupe | 70 (prevodový pomer 19.83), 95 (prevodový pomer 14.62), 140 (prevodový pomer 9.81) |
| Hriadeľ Ø | 20 mm |
| Typ prevodovky | čelná (typ HG01) |
Frekvenčný menič je ideálny na optimálnu a profesionálnu reguláciu otáčok. S frekvenčným meničom bude mať Váš komplet motor-prevodovka presne tie otáćky, ktoré Vám vyhovujú. Ak budete chcieť pracovať rýchlejšie, zrýchlite len otáčky na FM. Ak pomalšie, len spomalíte. Tento produkt odporúčame. Má vynikajúce hodnotenie pomeru ceny a kvality.
| Položka | A550 | |
|---|---|---|
| Napájanie | Menovité napätie, frekvencia |
1PH vstup / 3 PH výstup AC 230 V 50/60Hz…typ: 2S….. 1PH vstup / 1 PH výstup AC 230 V 50/60Hz,..typ: S2S…. 3PH vstup / 3 PH výstup AC 400 V 50/60Hz ..typ: 4T….. |
| Rozsah napätia vst. | 230V: 170 V – 240 V; 400 V:330 V – 440 V | |
| Výstup | Rozsah napätia výs. | 230V: 0 – 230 V; 400 V:0 – 400 V |
| Frekvenčný rozsah | 0.10 – 400.00Hz | |
| Metóda riadenia | V/F riadenie | |
| Indikácia | Prevádzkový stav / Definovanie alarmu / interaktívne vedenie: napr. nastavenie frekvencie, výstupná frekv./prúd, napätie DC zbernice, teplota, atď. | |
| Rozsah výstupnej frekvencie | 0.10 – 400.00Hz | |
| Rozlíšenie nastavenia frekvencie | Číslicový vstup: 0,1 Hz, analógový vstup: 0,1% max. výstupnej frekvencie | |
| Presnosť výstupnej frekvencie | 0.01Hz | |
| V/F riadenie | Nastavenie V/F krivky pre splnenie požiadaviek zaťaženia. | |
| Riadenie krútiaceho momentu | Autom. riadenie: automatické zvýšenie krútiaceho momentu pri zaťažení pohonu; Manuálne riadenie: umožňuje nastaviť 0,0 ~ 20,0% zvýšenie krútiaceho momentu. | |
| Multifunkčná vstupná svorkovnica | Štyri multifunkčné vstupné svorky, realizujúce funkcie vrátane riadenia rýchlosti pätnástich sekcií, chod programu, štvorstupňový spínač rýchlosti zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie |
|
| Multifunkčná výstupná svorkovnica | 1 multifunkčná výstupná svorkovnica pre zobrazenie behu, nulovej rýchlosti, počítadla, vonkajšej abnormality, programových operácií a ďalších informácií a upozornení. | |
| Nastavenie času zrýchlenia / spomalenia | 0~999.9 s čas zrýchlenia / spomalenia možno nastaviť individuálne. | |
| PID regulátor | Zabudovaný PID regulátor | |
| Typ komun. rozhrania | MODBUS | |
| RS 485 | Štandardná komunikačná funkcia RS485 (MODBUS RTU) | |
| Nastavenie frekvencie | Analógový vstup: môže byť zvolený 0 to 10 V, 4 až 20 mA; Číslicový vstup: Zadanie pomocou ovládacieho kolieska na ovládacom paneli alebo RS485 alebo tlačidlom HORE/DOLE. Pozn.: AVI svorky je možné použiť na výber analógového napäťového vstupu (0-10V) alebo analógový prúdový vstup (4 – 20mA) cez spínač J2. | |
| Viacnásobná rýchlosť | Štyri multifunkčné vstupné svorkovnice, môžete nastaviť 15 rýchlostných sekcií | |
| Bezpečnostná funkcia EMS STOP | Systém „emergency stop“ v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP. | |
| Automatická regulácia napätia | Môže byť zvolená automatická regulácia napätia | |
| Počítadlo | Zabudované 2 skupiny počítadiel | |
| Preťaženie | 150% po dobu 60 sekúnd (konštantný moment) | |
| Prepätie | Môže byť nastavená ochrana pred prepätím | |
| Podpätie | Môže byť nastavená ochrana pred podpätím | |
| Iné ochrany | Skrat na výstupe, nadprúd, blokovanie parametrov atď. | |
| EMC komp. | IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5 | |
| Štandardy | EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017 | |
| Okolitá teplota | -10°C až 40°C (bez námrazy) | |
| Okolitá vlhkosť | Max. 95% (bez kondenzácie) IEC 60068-2-3 | |
| Nadmorská výška | Pod 1000 m.n.m. | |
| Vibrácie | Max. 0.5 g ; IEC 60068-2-6 | |
| Chladiaci režim | Nútené chladenie vzduchom | |
| Stupeň krytia | IP 20; vyhovuje EN/IEC 61800-5-1 | |
| Inštalácia | Spôsob montáže | Na stenu, alebo na 35mm DIN lištu |
| Inštalácia v prostredí | V interiéri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3. | |
| Prevodový pomer | 9.81 (140 ot./min), 14.62 (95 ot./min), 19.83 (70 ot./min) |
|---|
