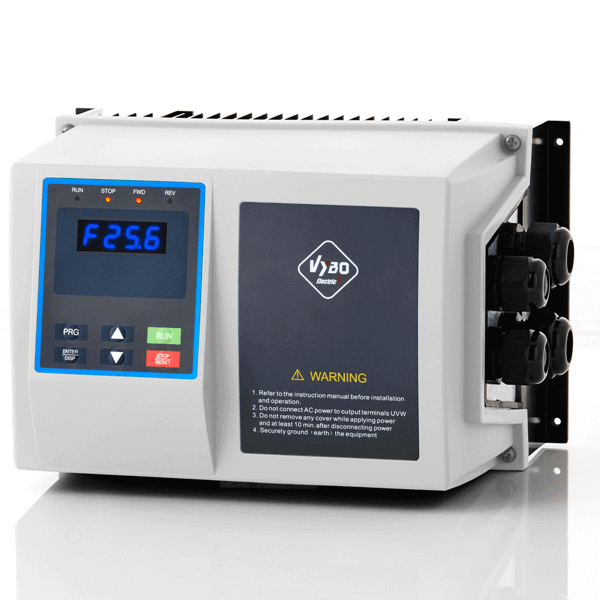

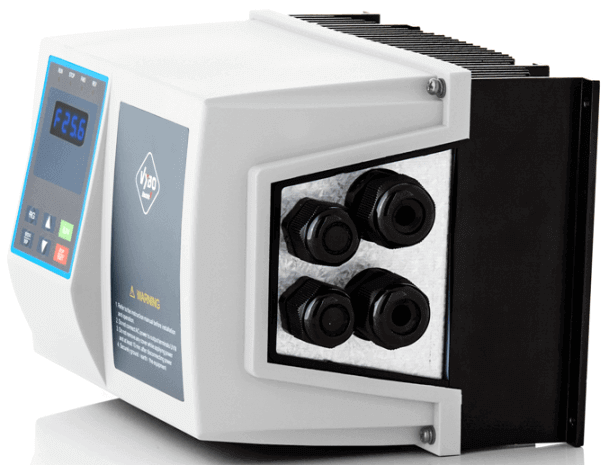

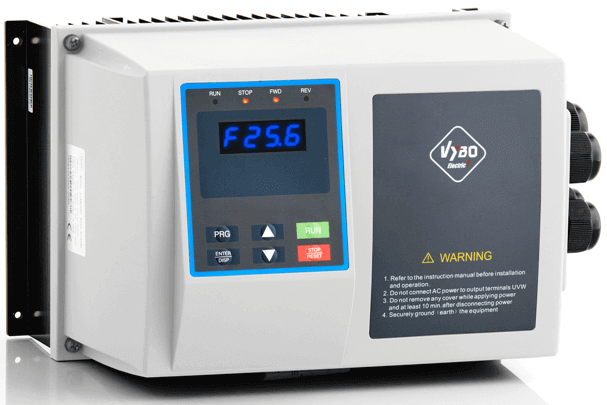

Frekvenčný menič pre čerpadlo 3,0 kW X550 (IP65)

Frekvenčné meniče pre čerpadlo 3kW X550 (IP65)

Menič frekvencie na čerpadlo model X550 s výkonom 3kW je typický prístroj ekonomickej triedy, ktorý je nielen univerzálny a integrovaný, ale má aj jednoduché a prehľadné ovládacie prvky. Ide o výrobok, ktorý je zhotovený na základe dlhoročných skúseností klientov a ich podnetov a pripomienok, pričom je prispôsobený aj ich požiadavkám. Vďaka tomu, že je tento model plne predprogramovaný, užívateľ ho môže začať používať hneď po jeho zapojení do elektrickej siete. Ovládať sa dá dvomi spôsobmi a to nielen z panela, ale aj externe na diaľku.

Frekvenčný menič pre čerpadlo 3kW – použitie

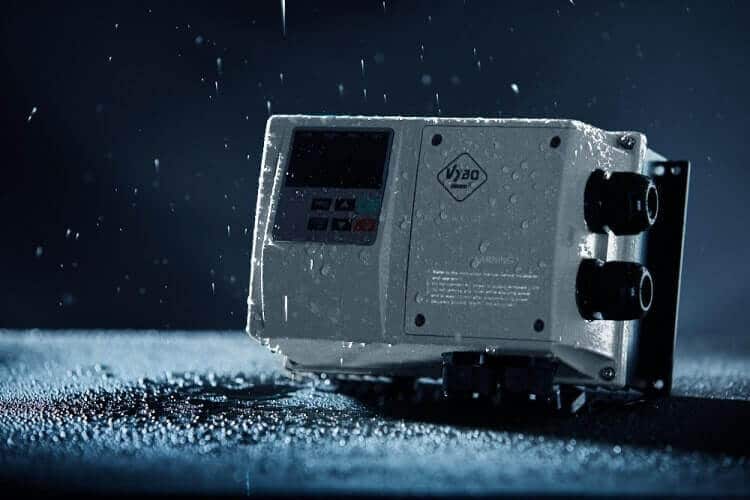

Frekvenčný menič na čerpadlo 3kW X550 s ochranou IP65 je vhodný do vlhkého, prašného alebo inak znečisteného prostredia. V priemysle sa používa v rôznych sťažených podmienkach. Jeho použitie je široké. Pre overenie vhodnosti tohto meniča pre vami zamýšľanú aplikáciu nás pokojne kontaktujte. Radi vám budeme asistovať pri výbere. V praxi sa používa na:

čerpadlá
vzduchotechnika
textil
potraviny
elektrické prevodovky
keramika
brúsky
odstredivé stroje
frézy
stroje na potápanie
rezacie stroje

Funkcie frekvenčného meniča na čerpadlá 3kW X550

Napájanie meniča frekvencie trojfázovým napätím 3 x 400 V AC
Rozsah výstupnej frekvencie 0 až 999 Hz
Funkcia zosilnenia točivého momentu elektromotora až o 20 %
X 550 je vhodný pre riadenie asynchrónnych motorov
Fyzické rozhranie RS 485 MODBUS sériovo zabudované
Komunikačné rozhranie MODBUS RTU
Zvýšené krytie IP 65
Bezpečnostná funkcia EMS okamžité zastavenie
Funkcia pre pripojenie PTC ochrany alebo termokontaktu elektromotora
Zabudovaný PID, PLC, AVR, 2 počítadlá, atď.
Zabudovaný zdroj externého napájania + 24 V
Integrovaných je 6 alebo 4 digitálne vstupy (podľa výkonového modelu), 1 analógový vstup 0-10 V alebo 4-20 mA,
2 multifunkčné reléové výstupy
Štandardy EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia; EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Modely X 550-4T….sú dodávané so zapojeným napájacím káblom s koncovkou a so zapojeným výstupným káblom

Frekvenčné meniče odosielame z nášho skladu zo Slovenska

Náš sklad patrí medzi jeden z najväčších svojho druhu v okolí. Všetky štandardné frekvenčné meniče, vrátane tých na čerpadlá, máme nonstop na sklade vo veľkých počtoch. Vďaka tomu ich vieme expedovať v krátkych časoch a vybavovať tak objednávky našich zákazníkov extrémne rýchlo. Cena poštovného je veľmi výhodná pre všetky typy frekvenčných meničov. Spôsob dopravy sa vám zobrazí v košíku, resp. v pokladni po tom, čo pridáte produkt do košíka.

Na stiahnutie

Rozmerový výkres

PDF

4T0030

X550

Dátový
list

PDF

4T0030

X550

Prezentačný katalóg

PDF

4T0030

X550

Manuál na použitie X550

PDF

4T0030

X550

ISO certifikáty

iso vybo electric

Sme jednotka na trhu frekvenčných meničov
24/7 pohotovostný servis
Fabrika a sklad v EÚ (Slovenská republika)
Vlastné vývojové stredisko a možnosť prispôsobenia na mieru
Frekvenčné meniče priamo zo skladu
Voliteľné príslušenstvo
Extra rýchle doručenie

frekvenčný menič x550 ip65 2,2kw

Nižšie nájdete všetky dôležité parametre tohto typu frekvenčného meniča. Pod tabuľkou nájdete tiež kompletný návod a katalóg našich meničov. V prípade ak by ste mali doplňujúce otázky, môžete sa na nás obrátiť. Kontaktné údaje nájdete v hlavičke nášho e-shopu.
Podrobná špecifikácia

Typ modelu meniča X550	Menovitý výst. výkon (kW)	Menovitý vstupný prúd (A)	Menovitý výstúpný prúd (A)	Odporúčaný výkon motora (kW)
X550-4T0030	3,0	8,4	6,8	3,0

Vstupné napätie (V) 50/60Hz	Výkon motora (kW)	Odporúčaný prierez kábla (mm²)	Odporúčaný istič (A)
3 fázové 3×400 V	3,0	2,5	16

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie	Brzdný odpor		Brzdová jednotka	Odporúčaný výkon motora (kW)
	Výkon odporu (kW)	Hodnota odporu (Ω) (≥)
X550-4T0030	–	–	–	3,0

Všeobecné technické parametre pre všetky typy X550

Položka		X550
Napájacie napätie	Menovité napätie, frekvencia	1 fázové 1x 230 V AC 230V 50/60Hz……….Typ: 2S 3 fázové 3x 400 V AC 400V 50/60Hz……….Typ: 4T
Napájacie napätie	Napäťový rozsah	230V: 170V až 240V 400V: 330V až 440V
Výstup	Napäťový rozsah	3 x 230 V: 0 až 230V 3 x 400 V: 0 až 400V
Výstup	Frekvenčný rozsah	0.10 až 999.9 Hz
Metóda riadenia		V/F riadenie, skalárne riadenie
Zobrazenie		Prevádzkový stav / Definícia alarmu / interaktívne navádzanie: napr. nastavenie frekvencie, výstupná frekvencia / prúd, napätie DC zbernice, teplota atď.
Ovládacie špecifikácie	Výstupný frekvenčný rozsah	0.10 až 999.9 Hz
	Rozlíšenie nastavenia frekvencie	Digitálny vstup: 0,01 Hz, analógový vstup: 0,1% maximálnej výstupnej frekvencie
	Presnosť výstupnej frekvencie	0.01 Hz
	V/F riadenie	Nastavenie V/F krivky splňujúce rôzne požiadavky praxe
	Riadenie krútiaceho momentu	Automatické zvýšenie: automaticky zvyšuje krútiaci moment podľa zaťaženia; Manuálne zvýšenie: umožňuje nastaviť 0,0 až 20,0% zvýšenie krútiaceho momentu.
	Multifunkčná vstupná svorkovnica	Štyri alebo šesť multifunkčných vstupných svoriek, ktoré vykonávajú funkcie vrátane riadenia rýchlosti pätnástich sekcií, bežiaceho programu, štvorstupňový spínač zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie…
	Multifunkčná výstupná svorkovnica	2 multifunkčné výstupné terminály na informácie o behu, nulová rýchlosť, počítadlo, vonkajšie abnormality, prevádzka programu a ďalšie informácie a upozornenia.
	Nastavenie času zrýchlenia / spomalenia	Čas zrýchlenia / spomalenia možno nastaviť individuálne v rozsahu 0 až 999.9s
Ďalšie funkcie	PID riadenie	Zabudované PID riadenie
	RS 485	Štandardná komunikačná funkcia RS485 (MODBUS)
	Nastavenie frekvencie	Analógový vstup: 0 -10 V; 0 – 20 mA, voliteľné; Digitálny vstup: zadáva sa cez otočný volič ovládacieho panela alebo RS 485 alebo cez UP/DOWN.
	Viacstupňová rýchlosť	Šesť (štyri) multifunkčných vstupných svoriek, môžno zvoliť 15 nastavení rýchlosti.
	Automatická regulácia napätia	Je možné zvoliť funkciu automatickej regulácie napätia AVR
	Počítadlo	Zabudované 2 skupiny počítadiel
Výstražné/ochranné funkcie	Preťaženie	150% / 60 sek., (konštantný krútiaci moment)
	Prepätie	Je možné nastaviť ochranu proti prepätiu.
	Podpätie	Je možné nastaviť ochranu proti nízkemu napätiu.
	Iné ochrany	Prehriatie; skrat na výstupe; nadprúd; blokovanie parametrov atď.
EMC	EMC kompatibilita	IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Štandardy		EN/IEC 61800-3:2017; C2, ktorý je vhodný do 1. Prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Prostredie	Teplota okolia	-10°C až 40°C (bez námrazy)
	Vlhkosť okolia	Max. 95% (bez kondenzácie); IEC 60068-2-3
	Nadmorská výška	Menej než 1000 m.n.m.
	Vibrácie	Max. 0.5 g; IEC 60068-2-6
Spôsob chladenia		Chladenie bez núteného obehu vzduchu cez chladič do 4kW Nútené chladenie vzduchom u modelov 5,5 kW a vyššie
Stupeň krytia		IP 65
Spôsob montáže		Na stenu alebo do rozvádzača (podľa vyhotovenia)
Inštalácia v prostredí		Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.

Výkonové parametre meničov série X550

Typ modelu meniča X550	Menovitý výst. výkon (kW)	Maximálny vstupný prúd (A)	Menovity výstupný prúd (A)	Odporúčaný výkon motora (kW)
1PH / 3PH AC 230 V ±15% a 1 PH / 1 PH AC 230 V ±15%
X550-2S0007	0,75	7,2	4,5	0,75
X550-2S0015	1,5	10	7	1,5
X550-2S0022	2,2	16	10	2,2
3PH / 3PH AC 400 V ±15%
X550 -4T0007	0,75	3,8	2,5	0,75
X550-4T0015	1,5	5	3,7	1,5
X550-4T0022	2,2	5,8	5	2,2
X550-4T0040	4	10	9	4
X550-4T0055	5,5	15	13	5,5
X550-4T0075	7,5	19	17,5	7,5
X550-4T0110	11	26	25	11
X550-4T0150	15	35	32	15
X550-4T0220	22	46	45	22
X550-4T0300	30	62	60	30
X550-4T0370	37	77	75	37
X550-4T0450	45	95	90	45
X550-4T0550	55	115	110	55
X550-4T0750	75	154	150	75
X550-4T0900	90	180	176	90
X550-4T1100	110	214	210	110

Typ meniča X550	Vstupné napätie (V) 50/60Hz	Výkon motora (kW)	Odporúčaný prierez kábla (mm²)	Odporúčaný istič (A)	Odporúčaný vstupný stýkač (A)
X550-2S0007	1 fázové 1×230 V	0,75	2,5	16	20
X550-2S0015		1,5	2,5	20	25
X550-2S0022		2,2	4	25	32
X550-4T0007	3 fázové 3×400 V	0,75	2,5	6	10
X550-4T0015		1,5	2,5	10	16
X550-4T0022		2,2	2,5	10	16
X550-4T0040		4	2,5	16	20
X550-4T0055		5,5	2,5	20	25
X550-4T0075		7,5	4	25	32
X550-4T0110		11	4	32	40
X550-4T0150		15	6	40	50
X550-4T0185		18,5	10	50	63
X550-4T0220		22	10	63	80
X550-4T0300		30	16	80	100
X550-4T0370		37	16	80	100
X550-4T0450		45	25	100	125
X550-4T0550		55	35	125	150
X550-4T0750		75	50	160	–
X550-4T0900		90	70	225	–
X550-4T1100		110	95	250	–

Tabuľka vhodných brzdových odporov X550

Typ meniča frekvencie	Brzdný odpor		Brzdová jednotka	Odporúčaný výkon motora (kW)
Typ meniča frekvencie	Výkon odporu (kW)	Hodnota odporu (Ω) (≥)	Brzdová jednotka	Odporúčaný výkon motora (kW)
X550-2S0007	–	–	Opcia	0,75
X550-2S0015	–	–	Opcia	1,5
X550-2S0022	–	–	Opcia	2,2
X550-4T0007	–	–	Opcia	0,75
X550-4T0015	–	–	Opcia	1,5
X550-4T0022	–	–	Opcia	2,2
X550-4T0040	0,3	130	Opcia	4
X550-4T0055	0,4	90	Opcia	5,5
X550-4T0075	0,5	65	Opcia	7,5
X550-4T0110	0,8	43	Opcia	11
X550-4T0150	1	32	Áno	15
X550-4T0185	1,3	25	Áno	18,5
X550-4T0220	1,5	22	Áno	22
X550-4T0300	2,5	16	Áno	30
X550-4T0370	3,7	12,6	Áno	37
X550-4T0450	4,5	9,4	Opcia	45
X550-4T0550	–	–	Opcia	55
X550-4T0750	–	–	Opcia	75
X550-4T0900	–	–	Opcia	90
X550-4T1100	–	–	Opcia	110

Výkon	3,0 kW
Nominálny výstupný prúd	6,8 A
Napájacie napätie	3 x 400 V
Výstupné napätie	0 – 400 V
Výstupná frekvencia	0 – 999 Hz

Preťažiteľnosť v režime ND (Normal Duty)	120% / 60s
Preťažiteľnosť v režime HD (Heavy Duty)	X
Riadiaci režim V/F skalárne riadenie	✓
Riadiaci režim SVC vektorové s otvoreným okruhom	X
Riadiaci režim CLVC vektorové s uzavretým okruhom	X
Vstupy analógové	1
Vstupy digitálne	4
Výstupy analógové	X
Výstupy reléové	2
Výstupy s otvoreným kolektorom	X
Integrovaný brzdový tranzistor	X
EMC filter	✓
+10 V výstup	✓
+24 V výstup	✓
Vstup pre PTC	✓
Safe Torque Off (STO)	X
Emergency STOP (EMS)	✓
Integrovaný Ethernet	X
Integrovaný MODBUS RTU	✓
PROFIBUS	X
PG karta pre enkodér	X
PID + detekcia chodu na sucho LL + režim spánku SLP + detekcia vysokého/nízkeho tlaku HP/LP	✓
PLC inteligentná funkcia	✓
Pripojenie externého panelu (bežne do 30 m)	✓
Stupeň krytia IP 20	X
Stupeň krytia IP 65	✓
Zmena smeru otáčania cez externý vstup	✓
Zmena smeru otáčania z panelu	X

Model	X550-4T0030
Výkon	3,0 kW
Menovitý výstupný prúd	6,8 A
Vstupné napätie 50/60Hz	3 fáza 400 V
Prierez nap. kábla	2,5 mm²
Brzdová jednotka	Opcia
EMC filter	Áno (C1/C2)
