frekvenčný menič 5,5kW séria V810, 400V, model 4T0055
frekvenčný menič 5,5kW séria V810, 400V, model 4T0055
frekvenčný menič 5,5kW séria V810, 400V, model 4T0055
frekvenčný menič 5,5kW séria V810, 400V, model 4T0055

Frekvenčný menič 5,5kW, V810-4T0055

Original price was: 451,00 €.Current price is: 359,00 €. bez DPH

Medzisúčet:

Spolu za doplnky:

+

Spolu s doplnkami:

Model V810-4T0055
Výkon 5,5 kW
Nominálny prúd 13 A
Kategórie: , ,

Frekvenčný menič V810 5,5 kW

Ide o frekvenčné meniče, ktoré sú určené pre najkomplikovanejšie a najnáročnejšie aplikácie v priemysle. Vhodné sú pre všetky druhy aplikácií, pričom po dobu 60 sekúnd zvládajú preťaženie 150% a pri dobe 3 sekúnd je to preťaženie až do 180%. Vďaka tomuto faktu sa jedná o najvyššiu triedu meničov, ktoré sú vyrábané sériovo až do 1000 kW a sú schopné znášať obrovské zaťaženie. Kedže má frekvenčný menič 5,5 kW, V810-4T0055 široké výkonnostné rozpätie s rozličnými konfiguráciami a prídavnými možnosťami, je možné používanie jednej platformy pre viaceré požiadavky. Tieto frekvenčné meniče sú vhodné na používanie vo všetkých priemyselných odvetviach, ktoré využívajú nielen jednoduché, ale aj náročné aplikácie.

FREKVENČNÉ MENIČE V810 – Špecifikácia

  • Napájanie frekvenčného meniča: trojfázové napätie 3 x 400 V AC
  • Výstupná frekvencia zariadenia: 0,01 až 3200 Hz
  • Nosná frekvencia: 1 až 16 kHz
  • Jednotky sú vyrábané vo výkonových radách do 1 MW
  • Režim riadenia: SVC vektorový s otvoreným okruhom, CLVC vektorový s uzatvoreným okruhom alebo V/F
  • Zabudovaná brzdová jednotka do výkonu 18,5 kW, PID, PLC
  • Odnímateľný panel s možnosťou externej inštalácie do 50 m (káblom)
  • Štandardné funkcie: AVR, JOG, časovače, ochrany
  • EMS STOP bezpečnostná funkcia okamžitého zastavenia
  • Funkcia pripojenia ochrany PTC alebo termokontaktu elektromotora
  • V810 majú vstavaný port pre pripojenie PG kariet (enkodér, resolver, atď.)
  • Splnené štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia; EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;
  • Vstupy: 8 digitálnych vstupov, PNP alebo NPN voliteľné, z toho 1 vysokorýchlostný pulzný vstup 100 kHz; 2 analógové vstupy -10 / +10 V; 0-10 V a 4-20 mA (alebo 0 až 20 mA).
  • Výstupy: 1 digitálny – vysokorýchlostný, 2 analógové a 2 reléové
  • Vstavané fyzické rozhranie RS 485 MODBUS
  • Komunikačné rozhranie: MODBUS RTU; PROFIBUS-DP

Meniče V810 a ťažký priemysel

  • automobilový priemysel
  • banský priemysel
  • chemický priemysel
  • energetika
  • hutníctvo
  • letecký priemysel
  • stavebníctvo
  • strojárstvo

Meniče V810 a ľahký priemysel

  • elektrotechnický priemysel
  • polygrafia
  • potravinársky priemysel
  • textilníctvo
Frekvenčné meniče z elektromotory-prevodovky.sk

Ak sa pýtate prečo by ste si mali zaobstarať frekvenčný menič 5,5 kW práve od nás, ponúkame vám hneď niekoľko dôvodov, prečo sa nákup od nás oplatí:

  • široké využitie do každého odvetvia priemyslu
  • spoľahlivé prístroje s dlhou životnosťou
  • zariadenia s množstvom funkcií
  • máme tisícky spokojných zákazníkov
  • rýchle doručenie tovaru
  • zlacnená doprava

Na stiahnutie

Rozmerový výkres

PDF

4T0055

V810

Dátový
list

PDF

4T0055

V810

Prezentačný katalóg

PDF

4T0055

V810

Manuál na použitie V810

PDF

4T0055

V810

ISO certifikáty

iso vybo electric
vybo electric elektromotory

Sme jednotka na trhu frekvenčných meničov
24/7 pohotovostný servis
Fabrika a sklad v EÚ (Slovenská republika)
Vlastné vývojové stredisko a možnosť prispôsobenia na mieru
Frekvenčné meniče priamo zo skladu
Voliteľné príslušenstvo
Extra rýchle doručenie

frekvenčný menič 5,5kW séria V810, 400V, model 4T0055

frekvenčný menič 5,5kW séria V810, 400V, model 4T0055

frekvenčný menič 5,5kW séria V810, 400V, model 4T0055

frekvenčný menič 5,5kW séria V810, 400V, model 4T0055

frekvenčný menič 5,5kW séria V810, 400V, model 4T0055

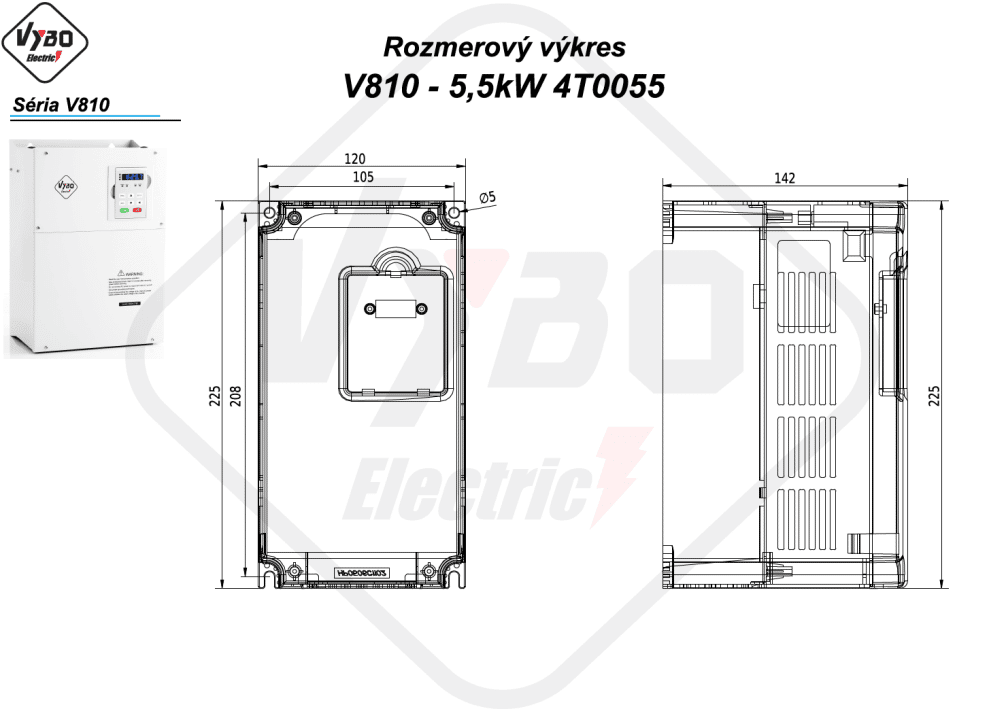

rozmerový výkres frekvenčný menič V810-4T0055

Tabuľka údajov pre menič V810 5,5 kW

V nasledujúcej tabuľke uvádzame bližšiu špecifikáciu frekvenčných meničov V810 5,5 kW. Dozveďte sa viac o možnostiach napájania, o vstupoch a výstupoch prístroja, o režimoch riadenia, o rozsahu rýchlosti a frekvencie, o všeobecných aj špeciálnych funkciách zariadenia, o inštalácii a skladovaní atď. Pre doplnenie chýbajúcich informácií alebo zaslanie cenovej ponuky pre frekvenčný menič 5,5 kW nám zatelefonujte alebo napíšte na našu e-mailovú adresu. Naše kontaktné údaje nájdete v hlavičke tejto webstránky.
Podrobná špecifikácia

Typ modelu meniča V810 Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
V810-4T0055 5,5 15 13 5,5
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 5,5 2,5 16

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Brzdiaci moment (10% ED) Odporúčaný výkon motora (kW)
Výkon odporu (W) Hodnota odporu (Ω) (≥)
V810-4T0055 300 130 Zabudovaná 125 5,5
Položka VECTOR V810
Napájanie Napájanie Rozsah vstupného napätia:
1 x 230 V AC ± 15%
3 x 400 V AC ± 15%
3 x 690 V AC ± 15%
Rozsah frekvencie napájania: 47 až 63 Hz
Štandardné funkcie Riadiaci režim V/F skalárne riadenie
SVC vektorové s otvoreným okruhom
CLVC vektorové riadenie
Maximálna frekvencia SVC, CLVC vektorové riadenie: 0 – 300 Hz
V/F skalárne riadenie:       0 – 3200 Hz
Nosná frekvencia 1-16 kHz
Nosná frekvencia sa automaticky nastaví na základe charakteristiky zaťaženia.
Rozlíšenie vstupnej frekvencie Digitálne nastavenie 0.01 Hz
Analógové nastavenie: maximálna frekvencia x 0.025%
Počiatočný krútiaci moment G typ: 0.5 Hz/150% (SVFC)
G typ: 0.5 Hz /180% (CLVC)
P typ: 0.5 Hz/100% (V/F)
Rozsah rýchlosti 1:100 (SVC)
1:1000 (CLVC)
Stabilita rýchlosti ± 0.5% (SVC)
± 0.02% (CLVC)
Presnosť riadenia krútiaceho momentu ± 5% (CLVC)
Preťažiteľnosť G typ: 60s pre 150% menovitého prúdu, 3s pre 180% menovitého prúdu
P typ: 60s pre 120% menovitého prúdu, 3s pre 150% menovitého prúdu.
Zvýšenie krútiaceho momentu Auto-boost alebo užívateľské manuálne zvýšenie 0.1% až 30.0%
V/F krivka Lineárna V/F krivka
Viacbodová V/F krivka
N-napäťová V/F krivka (násobok 1.2-napätia, 1.4- napätia, 1.6- napätia, 1.8- napätia, upravená)
V/F separácia Dva typy: úplná separácia; polovičná separácia
Režimy rampy Lineárna rampa
Rampa typu S-krivka
Štyri skupiny časov zrýchlenia / spomalenia s rozsahom 0.0-6500.0 s
Vstup a výstup Vstupné svorkovnice 8 digitálnych vstupov, binárnych vstupov ON/OFF, 1 svorka X5 môže podporovať vysokorýchlostný impulzný vstup. Všetky svorky majú voliteľné PNP alebo NPN
2 analógové vstupy, z ktorých jeden FIV podporuje -10 V / +10 V; alebo 0 – 10 V vstup a druhý FIC podporuje 0 – 10V alebo 0-20mA (4-20 mA) vstup.
Výstupné svorkovnice 1 Programovateľný výstup s otvoreným kolektorom: poskytuje 1 výstupnú svorku (výstup otvoreného kolektora alebo vysokorýchlostný impulzný výstup)
2 reléové výstupy,
2 analógové výstupy: FOV a FOC s voliteľným výstupom 0 – 20 mA (4 – 20 mA) alebo 0 – 10 V
PG PG karty Menič je vybavený portom pre PG karty (pre encoder), alebo PG karty pre použitie s resolverom, atď.
Štandardné funkcie DC brzdenie Frekvencia brzdenia: 0,0 Hz až maximálna frekvencia
Doba brzdenia: 0.0-36.0 s
Hodnota prúdu pri brzdení: 0.0%-100.0 %
Brzdová jednotka Modely do výkonu 18,5 kW majú štandardne zabudovanú brzdovú jednotku.
Riadenie v JOG režime (krokovanie) JOG frekvenčný rozsah: 0.00-50.00 Hz
JOG čas zrýchlenia / spomalenia: 0.0-6500.0 s
Implem. viac prednastavených rýchlostí Implementovaných až 16 rýchlostí pomocou jednoduchej funkcie PLC alebo kombinácie koncových stavov X.
PTC/Termokontakt Vstup pre PTC ochranu motora alebo termokontaktu.
Zabudovaný PID regulátor Uľahčuje procesne riadený systém riadenia uzavretej slučky.
Automatická regulácia napätia AVR Pri zmene napájacieho napätia môže automaticky udržiavať konštantné výstupné napätie.
Ovládač prepätia a nadmerného prúdu Prúd a napätie sú automaticky obmedzené počas chodu, aby sa zabránilo častému vypínaniu v dôsledku prepätia a nadmerného prúdu.
Obmedzenie krútiaceho momentu a riadenia Môže automaticky obmedziť krútiaci moment a zabrániť častej zmene nadprúdu počas chodu.
Bezpečnostná funkcia EMS STOP Systém „emergency stop“: v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Rýchle obmedzenie prúdu Pomáha predchádzať častým chybám z dôvodu nadprúdu AC motora
Vysoký výkon Riadenie AC motora sa realizuje technológiou riadenia prúdu vektora s vysokým výkonom.
Časové riadenie Časový rozsah: 0.0-6500.0 minút
Komunikácia MODBUS RTU, PROFIBUS-DP
Kanál spúšťacích príkazov Podľa panelu, riadiacich terminálov, port sériovej komunikácie je možné prepínať mnohými spôsobmi
Zdroj frekvencie 10 druhov frekvencií, daných digitálnym analógovým napätím, analógovým prúdom, impulzom, sériovým portom, X8, PID, môže byť prepínaný mnohými spôsobmi
Pomocný zdroj frekvencie 10 druhov frekvencií, môže sa ľahko realizovať mikro nastavenie, frekvenčný syntetizátor
LED displej Zobrazuje parametre
Uzamknutie tlačidiel a výber funkcií Môže blokovať tlačidlá čiastočne alebo úplne a definovať rozsah funkcií niektorých tlačidiel, aby sa zabránilo nesprávnej funkcii.
Ochranný režim Zisťovanie skratu motora pri zapnutí, ochrana proti strate výstupnej fázy, ochrana pred nadmerným prúdom, ochrana proti prepätiu, ochrana pod napätím, ochrana proti prehriatiu a ochrana proti preťaženiu.
EMC (kompaktibilita) IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia;
EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;
Inštalácia v prostredí Inštalujte v interiéri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC
60721-3-3 .Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Nadm. výška. Pod 1000 metrov n.m. (znížte stupeň výkonu pri použití nad 1000 metrov n. m.)
Teplota okolia -10 °C ~ 40 °C (znížte stupeň výkonu ak je teplota okolia medzi 40 °C až 50 °C)
Vlhkosť Menej ako 95% relatívnej vlhkosti, bez kondenzácie
IEC 60068-2-3
Vibrácie Menej ako 5,9 m/s2 (0,6 g) IEC 60068-2-6
Teplota skladovania -20°C ~60°C

Výkonové parametre meničov série V810

1PH / 3PH AC 230 V ±15%
Typ modelu meniča V810 Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovitý výstupný prúd (A) Odporúčaný výkon motora (kW)
V810-2S0004 0,4 5,4 2,4 0,4
V810-2S0007 0,75 7,2 4,5 0,75
V810-2S0015 1,5 10 7 1,5
V810-2S0022 2,2 16 10 2,2
V810-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15%
V810-4T0004 0,4 3,4 1,2 0,4
V810-4T0007 0,75 3,8 2,5 0,75
V810-4T0015 1,5 5 3,7 1,5
V810-4T0022 2,2 5,8 5 2,2
V810-4T0030 2,2 8 7,5 3,0
V810-4T0040 4 10 9 4
V810-4T0055 5,5 15 13 5,5
V810-4T0075 7,5 19 17,5 7,5
V810-4T0110 11 26 25 11
V810-4T0150 15 35 32 15
V810-4T0220 22 46 45 22
V810-4T0300 30 62 60 30
V810-4T0370 37 76 75 37
V810-4T0450 45 90 90 45
V810-4T0550 55 105 110 55
V810-4T0750 75 140 150 75
V810-4T0900 90 160 176 90
V810-4T1100 110 210 210 110
V810-4T1320 132 240 253 132
V810-4T1600 160 290 300 160
V810-4T1850 185 330 340 185
V810-4T2000 200 370 380 200
V810-4T2200 220 410 420 220
V810-4T2500 250 460 470 250
V810-4T2800 280 500 520 280
V810-4T3150 315 580 600 315
V810-4T3550 355 620 640 355
V810-4T4000 400 670 690 400
V810-4T4500 450 790 790 450
V810-4T5000 500 835 860 500
V810-4T5600 560 920 950 560
V810-4T6300 630 1050 1100 630
V810-4T7100 710 1126 1280 710
V810-4T8000 800 1460 1380 800
V810-4T9000 900 1640 1640 900
V810-4T10000 1000 1800 1720 1000
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
V810-2S0004 1 fázové 1×230 V 0,4 1,5 10 9
V810-2S0007 0,75 1,5 16 12
V810-2S0015 1,5 2,5 25 18
V810-2S0022 2,2 4 32 25
V810-2S0030 3 6 40 32
V810-4T0004 3 fázové 3×400 V 0,4 1,5 6 9
V810 -4T0007 0,75 1,5 6 9
V810-4T0015 1,5 1,5 10 9
V810-4T0022 2,2 1,5 10 9
V810-4T0030 3,0 2,5 16 –
V810-4T0040 4 2,5 16 12
V810-4T0055 5,5 2,5 20 18
V810-4T0075 7,5 4 32 25
V810-4T0110 11 4 32 25
V810-4T0150 15 6 40 32
V810-4T0185 18,5 10 50 38
V810-4T0220 22 10 50 40
V810-4T0300 30 16 63 50
V810-4T0370 37 25 100 65
V810-4T0450 45 25 100 80
V810-4T0550 55 35 125 95
V810-4T0750 75 50 160 115
V810-4T0900 90 70 225 170
V810-4T1100 110 95 250 205
V810-4T1320 132 120 315 245
V810-4T1600 160 120 350 300
V810-4T1850 185 150 400 300
V810-4T2000 200 185 500 410
V810-4T2200 220 185 500 410
V810-4T2500 250 240 630 475
V810-4T2800 280 240 630 475
V810-4T3150 315 240 800 620
V810-4T3550 355 2×150 800 620
V810-4T4000 400 2×185 1000 800
V810-4T4500 450 2×240 1250 800
V810-4T5000 500 2×240 1250 1000

Tabuľka vhodných brzdových odporov V810

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Brzdiaci moment (10% ED) Odporúčaný výkon motora (kW)
Výkon odporu (W) Hodnota odporu (Ω) (≥)
V810-2S0004 80 200 Zabudovaná 125 0,4
V810-2S0007 80 150 Zabudovaná 125 0,75
V810-2S0015 100 70 Zabudovaná 125 1,5
V810-2S0022 100 70 Zabudovaná 125 2,2
V810-2S0030 250 65 Zabudovaná 125 3
V810-4T0004 150 300 Zabudovaná 125 0,4
V810-4T0007 150 300 Zabudovaná 125 0,75
V810-4T0015 150 220 Zabudovaná 125 1,5
V810-4T0022 250 200 Zabudovaná 125 2,2
V810-4T0030 300 130 Zabudovaná 125 3
V810-4T0040 300 130 Zabudovaná 125 4
V810-4T0055 300 130 Zabudovaná 125 5,5
V810-4T0075 0,5 65 Zabudovaná 125 7,5
V810-4T0110 0,5 65 Zabudovaná 125 11
V810-4T0150 0,80 43 Zabudovaná 125 15
V810-4T0185 1 32 Zabudovaná 125 18,5
V810-4T0220 1,3 25 Voliteľná (zabudovaná) 125 22
V810-4T0300 1,5 22 Voliteľná (zabudovaná) 125 30
V810-4T0370 2,5 16 Voliteľná (zabudovaná) 125 37
V810-4T0450 3,7 12,6 Voliteľná (zabudovaná) 125 45
V810-4T0550 4,5 9,4 Externá BJ 125 55
V810-4T0750 5,5 9,4 Externá BJ 125 75
V810-4T0900 7,5 6,3 Externá BJ 125 90
V810-4T1100 4,5 x 2 9,4 x 2 Externá BJ 125 110
V810-4T1320 5,5 x 2 9,4 x 2 Externá BJ 125 132
V810-4T1600 6,5 x 2 6,3 x 2 Externá BJ 125 160
V810-4T1850 16 2,5 Externá BJ 125 185
V810-4T2000 6,5 x 3 6,3 x 3 Externá BJ 125 200
Nominálny výkon pri normálnej záťaži (Normal duty) 5,5 kW
Výkon pre ťažký pohon, ťažké rozbehy (Heavy duty) 4 kW
Nominálny výstupný prúd 13 A
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 3200 Hz
Preťažiteľnosť v režime ND – Normálna záťaž (Normal Duty) 120% / 60s
Preťažiteľnosť v režime HD – Ťažký pohon (Heavy Duty) 150% / 60s
Riadiaci režim V/F skalárne riadenie ✓
Riadiaci režim SFVC vektorové s otvoreným okruhom ✓
Riadiaci režim CLVC vektorové s uzavretým okruhom ✓
Vstupy analógové 2
Vstupy digitálne 8
Výstupy analógové 2
Výstupy reléové 2
Výstupy s otvoreným kolektorom 1
Integrovaný brzdový tranzistor ✓
EMC filter ✓
+10 V výstup ✓
+24 V výstup ✓
Vstup pre PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFIBUS ✓
PG karta pre enkodér ✓
PID ✓
PLC inteligentná funkcia ✓
Pripojenie externého panelu (bežne do 30 m) ✓
Stupeň krytia IP 20 ✓
Stupeň krytia IP 65 X
Zmena smeru otáčania cez externý vstup ✓
Zmena smeru otáčania z panelu ✓
