Frekvenčný menič 18,5kW, V800-4T0185

Cenovú ponuku si môžete vyžiadať emailom na predaj@vyboelectric.eu

Model V800-4T0185
Výkon 18,5 kW
Menovitý výstupný prúd 37 A
Vstupné napätie 50/60Hz 3 fázy 400 V
Výstupné napätie 50/60Hz 3 fázy 400 V
Prierez nap. kábla 10 mm²
EMC filter Áno (C2)
Brzdová jednotka Áno
Kategórie: , ,

Frekvenčný menič V800-4T0185 18,5kW

Séria meničov frekvencie V 800 je kompatibilná séria s vektorovým riadením, ktorá je vyrábaná s tými najnáročnejšími funkciami a v maximálnej kvalite na to, aby boli profesionálne používané pri riadení pohonov. Súčasťou výbavy tejto série je špeciálny softvér a funkcie, ktoré umožňujú používanie meniča aj v náročných priemyselných podmienkach. Frekvenčný menič model V 800 je vyrábaný tak, aby sa mohol ihneď po spustení začať používať. Je predprogramovaný už pri výrobe a pred používaním ho stačí zapojiť do elektrickej siete. Model V 800 sa dá ovládať dvomi spôsobmi a to priamo z panela alebo externe digitálne a analógovo. Určený je nielen pre jednoduché, ale aj tie najnáročnejšie aplikácie, ktoré sa vyznačujú maximálnou preťaženosťou.

Frekvenčné meniče a priemysel

Frekvenčné meniče dnes zohrávajú v priemysle naozaj významnú úlohu. Používanie frekvenčných meničov typu V800 s vektorovým riadením je bežné v mnohých odvetviach priemyselnej výroby. Sú vhodné napríklad do týchto oblastí:

  • čerpadlá
  • vzduchotechnika
  • textil
  • potraviny
  • elektrické prevodovky
  • keramika
  • brúsky
  • odstredivé stroje
  • frézy
  • stroje na potápanie
  • rezacie stroje

Technické dáta pre menič 18,5kW (séria V800)

  • Napájanie meniča frekvencie trojfázovým napätím 3 x 400 V AC
  • Riadiaci režim meniča frekvencie je SFVC vektorový s otvoreným okruhom, alebo V/F riadenie
  • Výstupná frekvencia meniča 0,01 až 3200 Hz
  • V 800 pracuje s nosnou frekvenciou 1 až 16 kHz
  • V 800 majú štandardne zabudovanú brzdovú jednotku, PID, PLC
  • Zabudovaný EMC filter
  • Štandardné funkcie AVR, JOG, časovače, ochrany
  • Bezpečnostná funkcia EMS okamžitého zastavenia
  • Funkcia pripojenia PTC ochrany alebo termokontaktu elektromotora
  • Odnímateľný panel s možnosťou externej inštalácie do 50 m (káblom)
  • V 800 disponuje 6 digitálnymi vstupmi, z toho 1 vysokorýchlostný pulzný 100 kHz; 2 analógové vstupy 0-10 V a 4-20 mA.
  • Výstupy sú 1 digitálny, 1 analógový a 1 reléový
  • Fyzické rozhranie RS 485 MODBUS sériovo zabudované
  • Komunikačné rozhranie MODBUS RTU



Elektromotory-prevodovky.sk – váš e-shop pre výhodný nákup

Keďže sa ako firma neustále snažíme dávať na prvé miesto spokojnosť zákazníkov, uskutočnením nákupu v našom online e-shope si môžete byť istý, že nakúpite výhodne. Zaručiť spokojnosť zákazníka pre nás v praxi znamená v prvom rade nastaviť naše produkty tak, aby mali čo najvýhodnejší pomer ceny a kvality. Druhou vecou, ktorou sa pri predaji riadime je čím viac skracovať doručenie tovaru, aby zákazník mohol v čo najkratšom čase nový produkt zaradiť do svojej prevádzky. Väčšinu objednávok sa nám darí doručovať už do 24 hodín od potvrdenia objednávky. Zákazníkom sme taktiež znížili ceny za dopravu tým, že čas z nej hradíme my. Ponúkame široký výber produktov v rôznych výkonoch a prevedeniach a samozrejmosťou je taktiež bezplatné poradenstvo.

Na stiahnutie

Rozmerový výkres

PDF

4T0185

V800

Dátový
list

PDF

4T0185

V800

Prezentačný katalóg

PDF

4T0185

V800

Manuál na použitie V800

PDF

4T0185

V800

ISO certifikáty

iso vybo electric
vybo electric elektromotory

Sme jednotka na trhu frekvenčných meničov
24/7 pohotovostný servis
Fabrika a sklad v EÚ (Slovenská republika)
Vlastné vývojové stredisko a možnosť prispôsobenia na mieru
Frekvenčné meniče priamo zo skladu
Voliteľné príslušenstvo
Extra rýchle doručenie

frekvenčný menič 18,5kW séria V800, 400V, model 4T0185

frekvenčný menič 18,5kW séria V800, 400V, model 4T0185

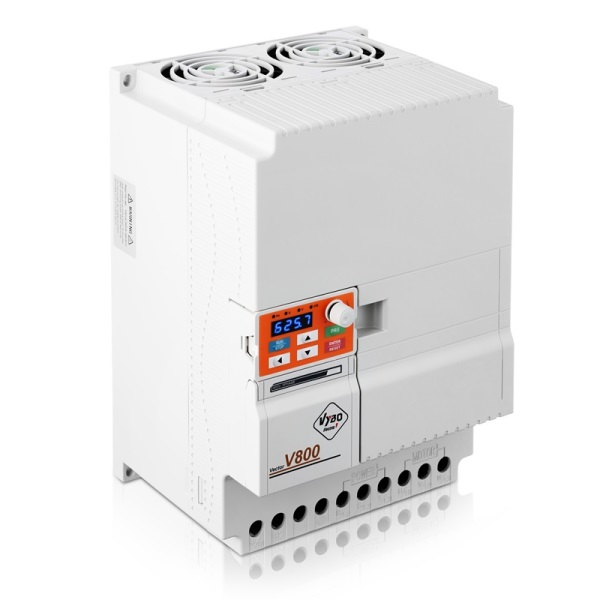

frekvenčný menič 18,5kW séria V800, 400V, model 4T0185

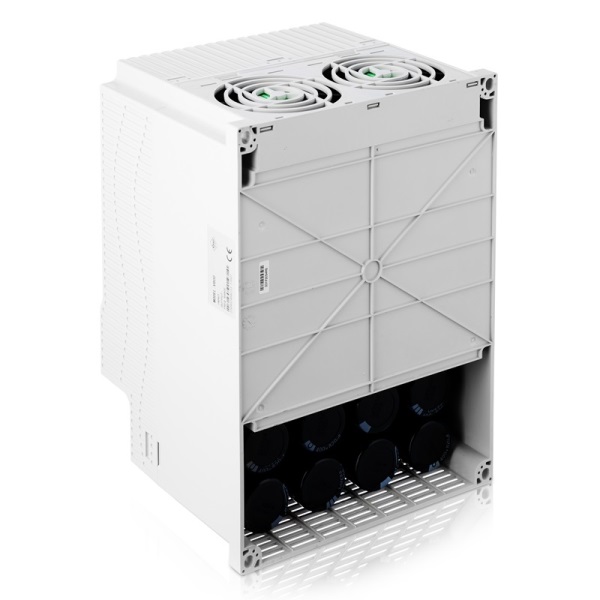

frekvenčný menič 18,5kW séria V800, 400V, model 4T0185

frekvenčný menič 18,5kW séria V800, 400V, model 4T0185

rozměrový výkres frekvenční měnič V800 4T0185

Nižšie je zverejnená tabuľka s údajmi o frekvenčných meničoch série V800. V prehľade nájdete mnoho informácií, a to vrátane informácií o možnostiach napájania, frekvenčnom rozpätí, všeobecných funkciách meniča, ochranných funkciách, možností inštalácie, prevádzkových limitoch atď.

Podrobná špecifikácia

Typ modelu meniča V800 Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
V800-4T0185 18,5 38 37 18,5
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 18,5 10 50

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
V800-4T0185 1 32 Integrovaná 18,5
Položka VECTOR V800
Riadiaci režim V/F skalárne riadenie
SFVC vektorové s otvoreným okruhom
Maximálna frekvencia SFVC vektorové riadenie: 0 – 320 Hz
V/F skalárne riadenie:       0 – 3200 Hz
Nosná frekvencia 1-16 kHz
Nosná frekvencia sa automaticky nastaví na základe charakteristiky zaťaženia.
Rozlíšenie vstupnej frekvencie Digitálne nastavenie 0.01 Hz
Analógové nastavenie: maximálna frekvencia x 0.025%
Počiatočný krútiaci moment G typ: 0.5 Hz/150% (SVFC)
P typ: 0.5 Hz/100%
Rozsah rýchlosti 1:100 (SFVC)
Stabilita rýchlosti ± 0.5% (SFVC)
Presnosť riadenia krútiaceho momentu ± 5% (SFVC)
Veľkosť preťaženia G typ: 60s pre 150% menovitého prúdu, 3s pre 180% menovitého prúdu
P typ: 60s pre 120% menovitého prúdu, 3s pre 150% menovitého prúdu.
Zvýšenie krútiaceho momentu Fixné zvýšenie krútiaceho momentu
Užívateľské zvýšenie 0.1%-30.0%
EMC filter Integrovaný s označením „C1“ triedy C1.
Bez označenia triedy C2.
V/F krivka Priamky V/F krivka
Viacbodová V/F krivka
N-napäťová V/F krivka (násobok 1.2-napätia, 1.4- napätia, 1.6- napätia, 1.8- napätia, upravená)
V/F separácia Dva typy: úplná separácia; polovičná separácia
Režimy rampy Rovná rampa
Rampa typu S-krivka
Štyri skupiny časov zrýchlenia / spomalenia s rozsahom 0,0-6500,0 s
DC brzdenie Frekvencia brzdenia: 0,3 Hz až maximálna frekvencia
Doba brzdenia: 0.0-100.0 s
Hodnota prúdu pri brzdení: 0.0%-100.0 %
Riadenie v JOG režime (krokovanie) JOG frekvenčný rozsah: 0.00-50.00 Hz
JOG čas zrýchlenia / spomalenia: 0.0-6500.0 s
Implem. viac prednastavených rýchlostí Implementovaných až 16 rýchlostí pomocou jednoduchej funkcie PLC alebo kombinácie koncových stavov X.
Zabudovaný PID regulátor Uľahčuje procesne riadený systém riadenia uzavretej slučky.
Automatická regulácia napätia AVR Pri zmene napájacieho napätia môže automaticky udržiavať konštantné výstupné napätie.
Ovládač prepätia a nadmerného prúdu Prúd a napätie sú automaticky obmedzené počas chodu, aby sa zabránilo častému vypínaniu v dôsledku prepätia a nadmerného prúdu.
Obmedzenie krútiaceho momentu a riadenie Môže automaticky obmedziť krútiaci moment a zabrániť častej zmene nadprúdu počas chodu.
Bezpečnostná funkcia EMS STOP Systém „Emergency STOP“: v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Rýchle obmedzenie prúdu Pomáha predchádzať častým chybám z dôvodu nadprúdu AC motora
Vysoký výkon Riadenie AC motora sa realizuje technológiou riadenia prúdu vektora s vysokým výkonom.
Časové riadenie Časový rozsah: 0.0-6500.0 minút
Komunikačný protokol RS485 MODBUS RTU
Kanál spúšťacích príkazov Podľa panelu, riadiacich terminálov, port sériovej komunikácie je možné prepínať mnohými spôsobmi
Zdroj frekvencie 10 druhov frekvencií, daných digitálnym analógovým napätím, analógovým prúdom, impulzom, sériovým portom, môže byť prepínaný mnohými spôsobmi
Pomocný zdroj frekvencie 10 druhov frekvencií, môže sa ľahko realizovať mikro nastavenie, frekvenčný syntetizátor
Vstup a výstup Vstupné svorkovnice 6 digitálnych vstupov, z ktorých jeden podporuje až 100 kHz vysokorýchlostný impulzný vstup. 2 analógové vstupy, z ktorých jeden podporuje iba 0-10V vstup a druhý podporuje 0-10V alebo 4-20mA vstup.
Výstupné svorkovnice 1 digitálny výstup
1 reléový výstup,
1 analógová výstupná svorka, s výstupom 0-20mA / 0-10 V
LED displej Zobrazuje parametre
Uzamknutie tlačidiel a výber funkcií Môže blokovať tlačidlá čiastočne alebo úplne a definovať rozsah funkcií niektorých tlačidiel, aby sa zabránilo nesprávnej funkcii.
Ochranný režim Zisťovanie skratu motora pri zapnutí, ochrana proti strate výstupnej fázy, ochrana pred nadmerným prúdom, ochrana proti prepätiu, ochrana pod napätím, ochrana proti prehriatiu a ochrana proti preťaženiu.
EMC (kompaktibilita) IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia;
EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;
Inštalácia v prostredí Vo vnútri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC
60721-3-3 .Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Nadm. výška. Pod 1000 metrov n.m. (znížte stupeň zaťaženia pri použití nad 1000 metrov n. m.)
Teplota okolia -10 °C ~ 40 °C (znížte stupeň výkonu ak je teplota okolia medzi 40 °C a 50 °C)
Vlhkosť Menej ako 95% relatívnej vlhkosti, bez kondenzácie
IEC 60068-2-3
Vibrácie Menej ako 5,9 m/s2 (0,6 g) IEC 60068-2-6
Teplota skladovania -20°C až +60°C

Výkonové parametre meničov série V800

1PH / 3PH AC 230 V ±15%
Typ modelu meniča V800 Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovitý výstupný prúd (A) Odporúčaný výkon motora (kW)
V800-2S0004 0,4 5,4 2,4 0,4
V800-2S0007 0,75 7,2 4,5 0,75
V800-2S0015 1,5 10 7 1,5
V800-2S0022 2,2 16 10 2,2
V800-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15%
V800-4T0007 0,75 3,8 2,5 0,75
V800-4T0011 1,1 4,5 3,0 1,1
V800-4T0015 1,5 5 3,7 1,5
V800-4T0022 2,2 5,8 5 2,2
V800-4T0030 2,2 8,0 7,5 3,0
V800-4T0040 4 10 9 4
V800-4T0055 5,5 15 13 5,5
V800-4T0075 7,5 19 17,5 7,5
V800-4T0110 11 26 25 11
V800-4T0150 15 35 32 15
V800-4T0220 22 46 45 22
V800-4T0300 30 62 60 30
V800-4T0370 37 76 75 37
V800-4T0370 37 76 75 37
V800-4T0450 45 92 90 45
V800-4T0550 55 112 110 55
V800-4T0750 75 155 150 55
V800-4T0900 90 180 176 90
V800-4T1100 110 215 210 110
V800-4T1320 132 260 253 132
V800-4T1600 160 310 300 160
V800-4T1850 185 350 340 185
V800-4T2000 200 390 380 200
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
V800-2S0004 1 fázové 1×230 V 0,4 1,5 10 10
V800-2S0007 0,75 1,5 16 16
V800-2S0015 1,5 2,5 25 25
V800-2S0022 2,2 4 32 32
V800-2S0030 3 4 40 40
V800-4T0004 3 fázové 3×400 V 0,4 1,5 6 6
V800 -4T0007 0,75 1,5 6 6
V800 -4T0011 1,1 1,5 10 10
V800-4T0015 1,5 1,5 10 10
V800-4T0022 2,2 1,5 10 10
V800-4T0030 3,0 2,5 16 16
V800-4T0040 4 2,5 16 16
V800-4T0055 5,5 2,5 20 20
V800-4T0075 7,5 4 32 32
V800-4T0110 11 4 32 32
V800-4T0150 15 6 40 40
V800-4T0185 18,5 10 50 50
V800-4T0220 22 10 50 50
V800-4T0300 30 16 63 63
V800-4T0370 37 25 100 100
V800-4T0450 45 25 100 100
V800-4T0550 55 35 125 125
V800-4T0750 75 50 160 160
V800-4T0900 90 70 225 225
V800-4T1100 110 95 250 250
V800-4T1320 132 120 315 315
V800-4T1600 160 120 350 350
V800-4T1850 185 150 400 400
V800-4T2000 200 185 500 500

Tabuľka vhodných brzdových odporov V800

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
V800-2S0004 0,80 200 Integrovaná 0,4
V800-2S0007 0,80 150 Integrovaná 0,75
V800-2S0015 0,10 100 Integrovaná 1,5
V800-2S0022 0,10 70 Integrovaná 2,2
V800-2S0030 0,25 65 Integrovaná 3
V800-4T0004 0,15 300 Integrovaná 0,4
V800-4T0007 0,15 300 Integrovaná 0,75
V800-4T0011 0,15 220 Integrovaná 1,1
V800-4T0015 0,15 220 Integrovaná 1,5
V800-4T0022 0,25 200 Integrovaná 2,2
V800-4T0030 0,30 130 Integrovaná 3,0
V800-4T0040 0,3 130 Integrovaná 4
V800-4T0055 0,4 90 Integrovaná 5,5
V800-4T0075 0,5 65 Integrovaná 7,5
V800-4T0110 0,5 65 Integrovaná 11
V800-4T0150 0,80 43 Integrovaná 15
V800-4T0185 1 32 Integrovaná 18,5
V800-4T0220 1,3 25 Integrovaná 22
V800-4T0300 1,5 22 Integrovaná 30
V800-4T0370 2,5 16 Integrovaná 37
V800-4T0450 3,7 12,6 Integrovaná 45
V800-4T0550 4,5 9,4 Externá BJ 55
V800-4T0750 5,5 9,4 Externá BJ 75
V800-4T0900 7,5 6,3 Externá BJ 90
V800-4T1100 4,5 x 2 9,4 x 2 Externá BJ 110
V800-4T1320 5,5 x 2 9,4 x 2 Externá BJ 132
V800-4T1600 6,5 x 2 6,3 x 2 Externá BJ 160
V800-4T1850 16 2,5 Externá BJ 185
V800-4T2000 6,5 x 3 6,3 x 3 Externá BJ 200
Nominálny výkon pri normálnej záťaži (Normal duty) 18,5 kW
Výkon pre ťažký pohon, ťažké rozbehy (Heavy duty) 15 kW
Nominálny výstupný prúd 37 A
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 3200 Hz
Preťažiteľnosť v režime ND – Normálna záťaž (Normal Duty) 120% / 60s
Preťažiteľnosť v režime HD – Ťažký pohon (Heavy Duty) 150% / 60s
Riadiaci režim V/F skalárne riadenie ✓
Riadiaci režim SFVC vektorové s otvoreným okruhom ✓
Riadiaci režim CLVC vektorové s uzavretým okruhom X
Vstupy analógové 2
Vstupy digitálne 6
Výstupy analógové 1
Výstupy reléové 1
Výstupy s otvoreným kolektorom 1
Integrovaný brzdový tranzistor ✓
EMC filter ✓
+10 V výstup ✓
+24 V výstup X
Vstup pre PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFIBUS X
PG karta pre enkodér X
PID ✓
PLC inteligentná funkcia ✓
Pripojenie externého panelu (bežne do 30 m) ✓
Stupeň krytia IP 20 ✓
Stupeň krytia IP 65 X
Zmena smeru otáčania cez externý vstup ✓
Zmena smeru otáčania z panelu X
