Elektromotor s brzdou 0,25kW 1ALBR711-4
1.PREDSTAVENIE PRODUKTU BRZDOVÝ ELEKTROMOTOR
Elektromotory rady 1ALBR navrhnuté podľa normy IEC, sú striedavé elektromotory. Brzdové elektromotory sú trojfázové asynchrónne motory s klietkou chladené úplne uzavretými ventilátormi. Elektromotor je vyrobený z hliníkovej zliatiny. Má mnoho výhod, vrátane pekného vzhľadu, kompaktnej štruktúry, vysokej účinnosti, vysokého štartovného krútiaceho momentu, rýchleho brzdenia, vynikajúceho výkonu, nízkej hladiny hluku, nízkej vibrácie atď. Okrem toho má brzda manuálne uvoľňovacie zariadenie, ktoré umožňuje funkciu ručného aj elektrického uvoľnenia, umožňuje užívateľom ľahko ladiť a používať.
Brzdové elektromotory 1ALBR sú vhodné pre strojové zariadenia, ktoré sú určené na brzdenie, správne umiestnenie, opakovaný chod, časté štartovanie a zabraňovanie pošmyknutiu, ako sú stroje, dopravníkové stroje, baliace stroje, potravinárske stroje, tlačiarenské stroje a zariadenia.
2. TECHNICKÉ VLASTNOSTI BRZDOVÉHO MOTORA
- Vykonávací štandard: IEC
- Montážne rozmery: IEC60072-1
- Veľkosť rámu: H63 ~ H180 Pól: 2P / 4P / 6P / 8P
- Menovitý výkon: 0,09 kW – 22 kW
- Napätie: 380V, 400V, 415V
- Frekvencia: 50 Hz, 60 Hz
- Zaťaženie: S1 (trvalé zaťaženie)
- Uzatvorená trieda ochrany: IP44, IP54, IP55
- Izolačná trieda: B, F
- Chladiaca metóda: IC411
- Spôsob montáže: B3, B5, B35, B14, B14B, B34
- Okolité podmienky: Nadmorská výška je nižšia ako 1000 m; Teplota okolia je -15 ~ 40 ° C
- Pripojenie: Pripojenie do hviezdy pod 3kW, pripojenie do trojuholníka pre 4kW a vyššie.
KOMPONENTY:
- Materiál: zliatina hliníka
- Hriadeľ: 40Cr
- Drôty magnetu: QZ-2/155, QZ-2/180
- Jadro statora a rotora: silikónové oceľové plechy DW470, DW600
- Ložiská: C&U, NSK, SKF
Možnosti montáže:
- IM B3
- IM B5, IM B14
- IM B34, IM B35
Elektromotor s brzdou 1ALBR 711-4
Brzdový elektromotor série 1ALBR 3-fázových asynchrónnych elektromotorov (indukčných elektromotorov) s elektromagnetickou brzdou používa normy IEC, supermoderný štvorcový dizajn, kryt z liateho hliníka, odnímateľné montážne pätky. Prachotesný a vodotesný, nízky hluk, nízke vibrácie, úspora energie, dlhá životnosť.
REACH brzdové dáta
Brzdný typ
06
Brzdný moment (Nm)
4
Brzdný menovitý výkon (W)
20
Čas oneskorenia pri zapnutí (ms)
15
Brzdný čas (ms)
30
Pick in čas pri vypnutí (ms)
40
INTORQ brzdové dáta
Brzdný typ
06
Brzdný moment (Nm)
4
Brzdný menovitý výkon (W)
20
Čas oneskorenia pri zapnutí (ms)
10
Brzdný čas (ms)
23
Pick in čas pri vypnutí (ms)
52
Technické dáta
Typ a osová veľkosť
1ALBR 711-4
Nominálny výkon (kW)
0,25
Nominálny prúd 220V (A)
1,38
Nominálny prúd 380V (A)
0,8
Nominálny prúd 660V (A)
0,46
Účinnosť μ (100%)
65,1
Účinnosť μ (75%)
63,1
Účinnosť μ (50%)
55,8
Otáčky (rpm)
1395
Účinník (cosφ)
0,73
Tst/Tn
2
Tmax/Tn
2,15
Tmin/Tn
1,6
Ist/In
4,2
Hluk
55

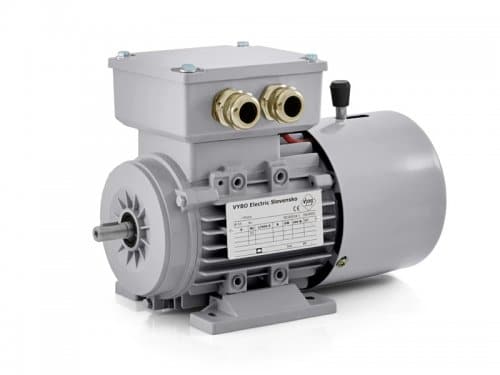

Galéria – Elektromotor s brzdou 0,25kW 1ALBR711-4

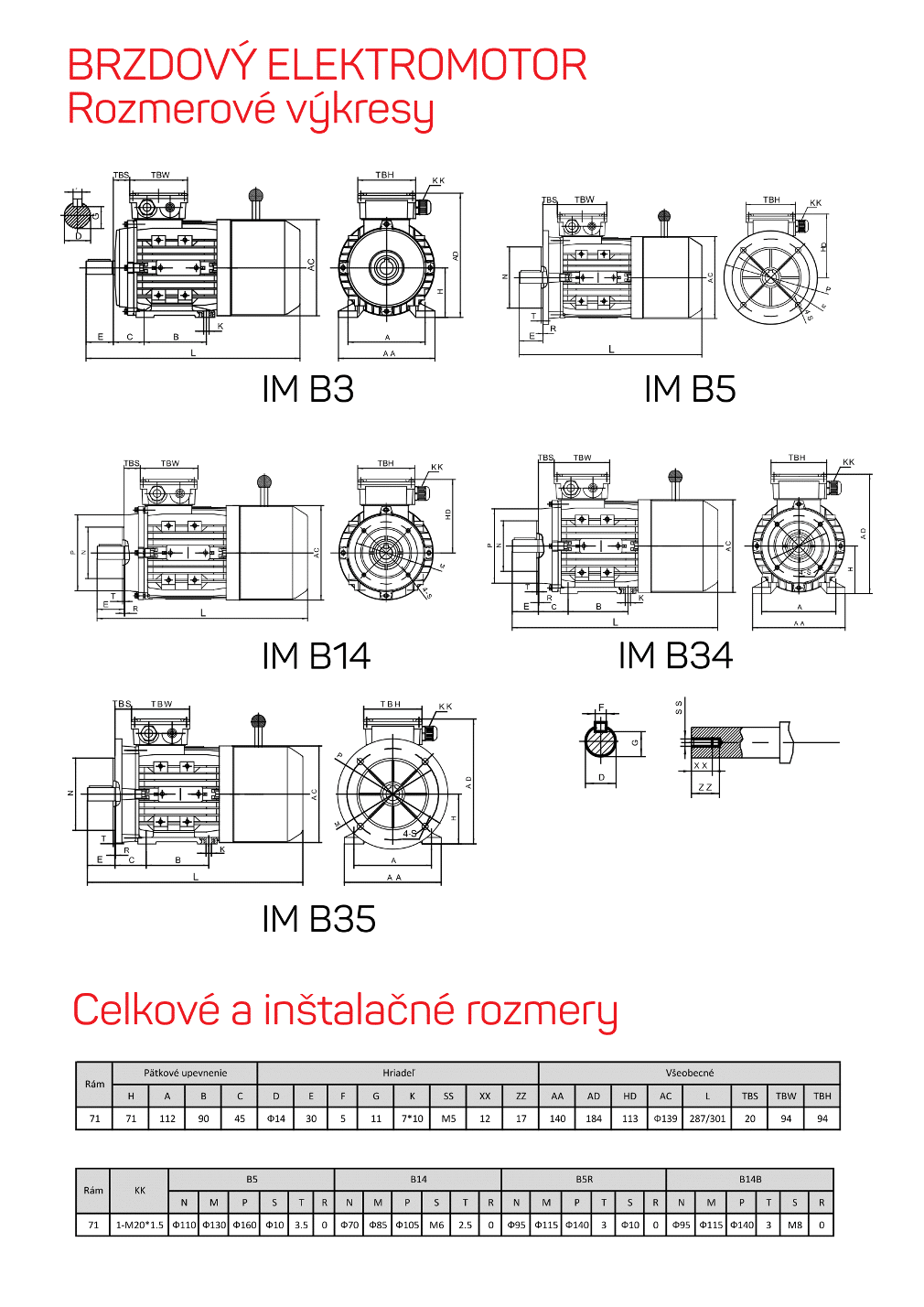

Rozmerový výkres elektromotora s brzdou 0,25kW 1ALBR711-4
